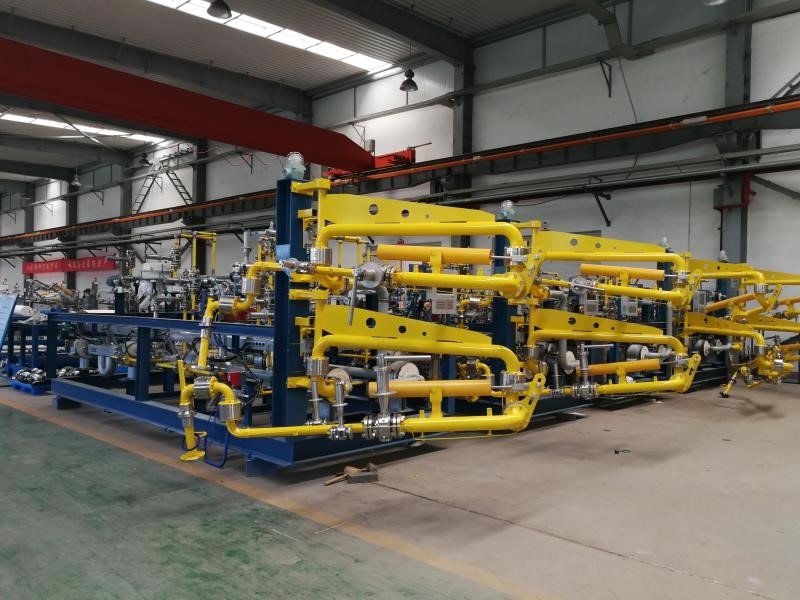

定量裝車撬-定量裝車控制儀硬件主要由一塊一體化智能控制器模塊，一塊液晶操作面板（含操作鍵盤）及其他輔助設備（端子、電源、防爆箱等）構成。定量裝車撬基于這種硬件設計和構成使得整個裝置與傳統的以單片機集成電路構成的系統具有許多天然的優點。

　　定量裝車撬設置1套上位機操作站，用于裝車系統的自動化管理和監控。

　　裝車系統選用現場儀表和設備包括：流量計、自動控制球閥、防靜電接地保護器、溢油保護器、溫度計、過濾器、鶴管、撬裝架等。

　?。?）、上位機系統

　　用于完成現場數據的采集和存儲、工藝流程畫面顯示、生產過程監控、數據管理、數據庫接口和查詢、生產報表的生成。上位機系統主要由微計算機及組態軟件構成。

　?。?）、定量裝車儀

　　包括基于AWZ型批量控制器的定量裝車系統。

　?。?）、現場儀表

　　現場儀表和設備包括：質量流量計、氣動兩段控制球閥、氣動控制球閥、靜電保護器、過濾器、溫度計、鶴管、撬裝架等。

　　定量裝車撬主要功能如下：

　?。?）參數設置功能

　　裝車儀可以根據發油需要，通過遠程監控計算機或裝車儀設定發油參數。這些參數包括：流量系數、提前量、過沖量、開閥延遲時間、流體密度等。

　?。?）定量發油控制

　　確定裝車儀的工作參數之后，裝車儀就會按照指定的程序完成自動發油過程，當發油量達到設定值時，自動停止發油。

　?。?）溢油保護功能

　　當發生溢油，停止發油。

　?。?）接地保護功能

　　當檢測到系統沒有安全接地時，不能啟動發油，如果正在裝車則停止發油。

　?。?）掉電保護功能

　　發油過程中出現意外掉電時可保存發油參數，通電后可繼續發油。

　?。?）數據采集功能

　　裝車儀可采集流量計脈沖信號或標準電流信號，可以經變送器接入熱電阻溫度信號，還可接入防溢、靜電接地夾等開關信號。

　?。?）閥門和泵的順序控制功能

　　在裝車開始時按預定時間順序依次打開閥（泵），裝車到定量時再按照預定的時間和順序依次關閥（泵），完成自動裝車作業。

　?。?）現場急停功能

　　裝車儀和遠程監控畫面上均設有急停按鈕，若發油時現場發生緊急情況，操作員只需按急停按鈕即可立即停止發油。

　?。?）遠程和就地實時監視功能

　　裝車儀配有高亮度液晶顯示屏，就地操作時，實時顯示發油進程和相關設備的狀態，遠程操作時，遠程監控計算機與裝車儀同步實時顯示發油進程和相關設備的狀態。

　?。?0）遠程/就地發油模式轉換功能

　　一般正常情況下均定量裝車撬通過上位機遠程發油，也可根據需要在現場直接發油，本系統中每臺裝車儀是一個完整的計量、控制和顯示單元，獨立于上位機。
