a一卡通定量裝車系統概述

　　HZ-ZC型定量裝車控制系統是我公司根據石化儲運現狀，自主研發的自動化裝車系統，系統以定量裝車控制儀、流量計、控制閥門、液位開關、靜電接地監測裝置為主要硬件，適用于汽車罐車和火車槽車的自動化裝車，能有效地完成裝車作業過程中的參數設置、數據采集、流量溫度補償、定量控制、程序操作、防溢防靜電聯鎖控制、運行監視、報表打印等各項工作；功能齊全、技術先進、結構合理、操作方便、運行穩定可靠。系統還具備與上位管理計算機的通信接口，可與系統外計算機聯網。采用定量裝車系統后，可更有效地發揮鶴管液下裝車的特點。裝車精度高、速度快，杜絕人為的差錯、減少環境污染、高效節能。安全生產、省人、省力、省時，經濟效益十分顯著。

　　b一卡通定量裝車系統性能指標

　　可同時連接多組閥門，閥門動作順序可編程，采用多路回訊信號。

　　接受流量計脈沖信號，4-20mA信號，與流量計進行實時通訊采集數據。

　　連接4-20mA輸出的溫度或Pt100鉑電阻，采集誤差為2%。

　　連接電流型、電壓型或無源液位開關。

　　連接各種常用的靜電接地裝置。

　　系統控制下的裝車精度zui高可達+0.1%。

　　采用開放式MODBUS通訊協議，便于系統組網。

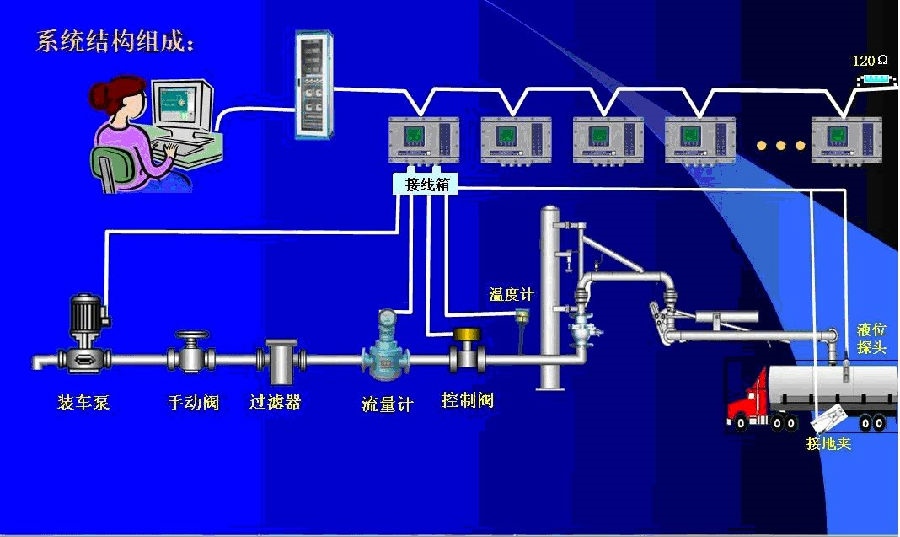

　　c系統的組成

　　d、系統主要功能

　　實現自動發油功能。

　　安全報警保護功能。

　　發油過程監視功能。

　　票據打印功能。

　　數據處理功能。

　　報表功能。

　　生成進銷存系統

　　e、系統核心硬件

　　HZ-ZC定量裝車控制儀是裝車控制系統的核心，它是以高性能PLC為核心的智能型防爆儀表。可分散安裝在裝車鶴管附近，現場控制汽車或火車裝車作業；通過標準工業控制網絡連接裝車監控機。

　　HZ-ZC裝車儀的特點

　　以PLC為核心部件防爆型儀表，可直接安裝在棧橋上，對閥門、油泵等設備實行程序控制。

　　可設置流量系統、定量值。.

　　小流量裝車，防止水擊。

　　對體積流量進行溫度補償。

　　防溢流防靜電安全聯鎖控制。

　　密碼保護設置權限。

　　遠程/本地兩種控制方式。

　　與管理計算機通信聯網，進行遠程監視、控制。

　　HZ-ZC裝車儀功能介紹

　　.定量裝車

　　設定裝車量，并發出閥門控制信號，實現定量裝車。

　　.連鎖與報警

　　通過液位開關和靜電接地夾實現防溢報警與靜電不良報警。

　　.閥門控制與回訊

　　四組閥門的控制開關的延長時間可根據LCD顯示的信息由面板輸入，由控制儀自動開關閥門。

　　量輸入

　　裝車儀可根據用戶的要求連接各種流量計。一般采用脈沖流量計，可接收0-3KHz的脈沖信號。

　　.溫度輸入

　　裝車儀采集工業通用溫度傳感信號，一般用PT100信號，14位A/D轉換器完成溫度測量，用于系統溫度的自動補償計算。

　　.參數設置

　　可根據現場的情況修改密度、流量系數、閥門提前量等參數。

　　.集中/分散控制

　　根據用戶需要實現計算機集中控制各個鶴位或由控制儀控制各個鶴位。

　　.通信設置

　　采用開放式MODBUS通訊協議與上位機通信，便于集中管理。
