儲罐用網殼
空間網殼的應用
近十年來，中國的網殼結構獲得了迅速發展，應用范圍日益擴大。網殼結構具有剛度大、自重輕、造型美觀、綜合技術經濟指標好的特點。是大跨度、大空間結構的主要結構形式之一。隨著。隨著石油量的快速增長，油罐的容量越來越大，肋式罐頂已不適應大型油罐的應用，采用網殼的結構更為合理、經濟。我公司追蹤國內外zui新科技動態與有關科研院所、大學聯合利用有限元分析法開發了系列網殼產品，應用于儲罐拱頂、氣柜罩頂，其應用收到業主的贊譽。
公司網殼產品結構形式：
◎空間三角形網格結構單層網殼 ◎空間雙向子午線結構單層網殼
網殼的規格型號：
儲罐直徑
節點方式：B-表示板式節點
C-表示承插節點
表示網殼材料：CS-表示碳鋼
SS-表示不銹鋼
AL-表示鋁合金
S-表示網殼結構形式為球面單層三向網格型（包括聯方型、凱威特型、短程線型）
Z-表示球面單層雙向子午線型
宏澤牌網殼
示例:HWQ/S-CS-B-42表示宏澤單層三向網格碳鋼材料板式節點￠42米直徑球網殼
設計、制造遵循的標準、規范：
我公司嚴格遵循國家和行業標準、規范要求，進行設計、制造、防腐處理、包裝運輸、廠內檢驗、安裝、工地交驗、HSE現場管理等。
◎JG7 空間網格結構技術規程
◎GB50017 鋼結構設計標準
◎JG50205 鋼結構工程施工質量驗收規范
◎GB50341 立式圓筒形鋼制焊接油罐設計規范
◎GB50128 立式圓筒形鋼制焊接儲罐施工及驗收規范
空間三角形網殼特點：
◇空間三向傳力，具有良好的穩定性，結構本身具有自動成形、自動找圓功能,更好地控制了安裝質量和成型度。
◇零部件實行工廠化、標準化生產，所有零件的質量、加上精度都由專用的模板和工裝模具來保證。

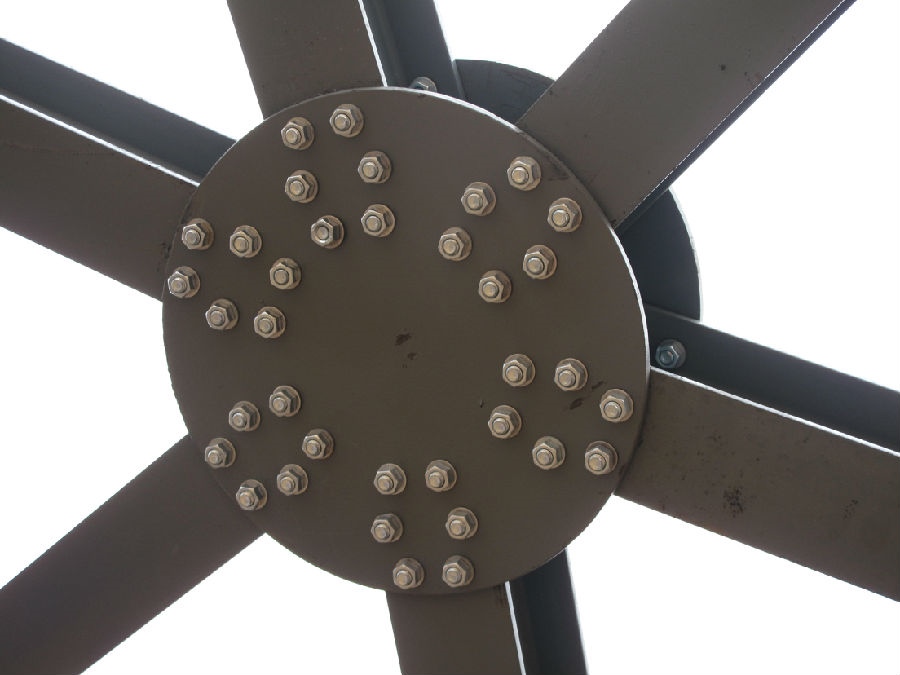

◇板式節點,現場施工方便、快捷、效率高，基本無焊接,可節省大量現場施工周期和基本實現不動火施工,且不需要任何大型起重設備。
★空間三角形板式節點網殼，材料可為碳鋼材料、不銹鋼材料、鋁合金材料
網殼安裝方法:倒裝法或正裝法：

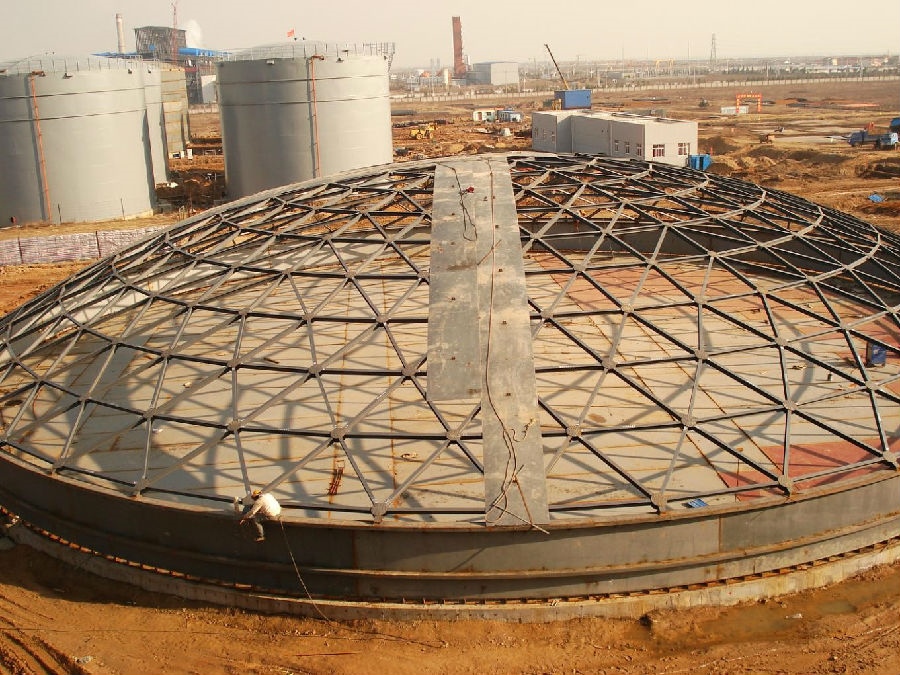

倒裝法:儲罐di一圈及圈梁(或錐板)焊接完成后，開始網殼的組裝工作，大多數儲罐的安裝采用裝法?，安裝周期短、安全。

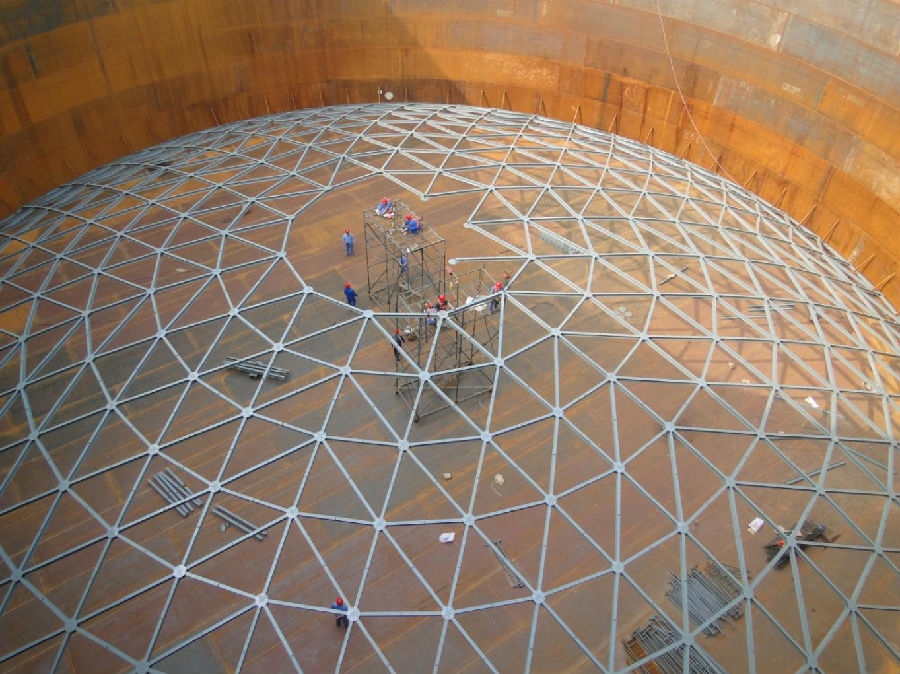

正裝法:網殼在罐內組裝后,起吊到罐頂

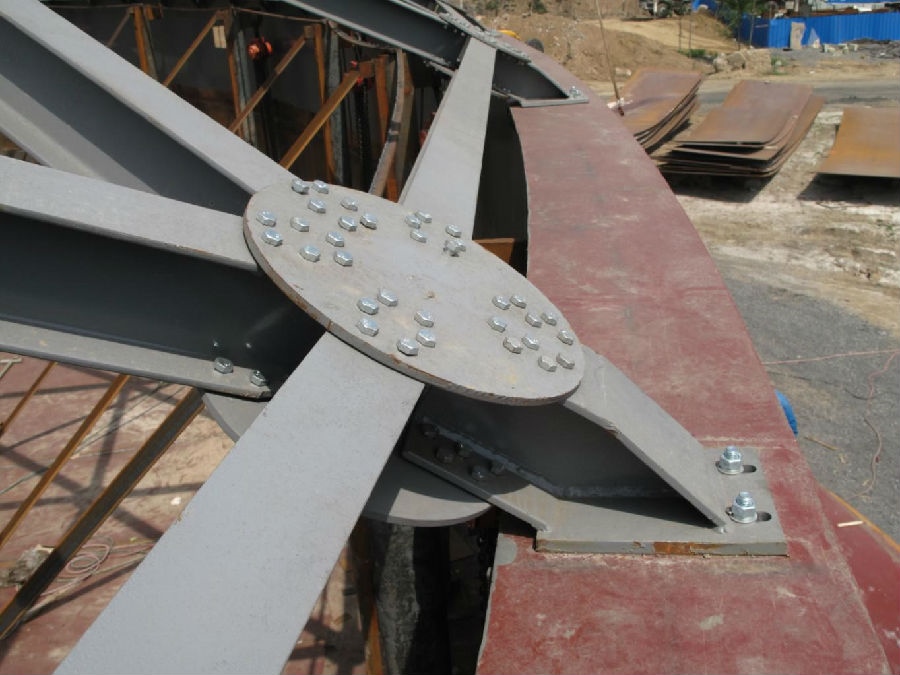

支座節點方式：有圈梁或錐板兩種形式（建議三角形網殼用圈梁方式）
圈梁方式：正裝法:網殼在罐內組裝后,起吊到罐頂。

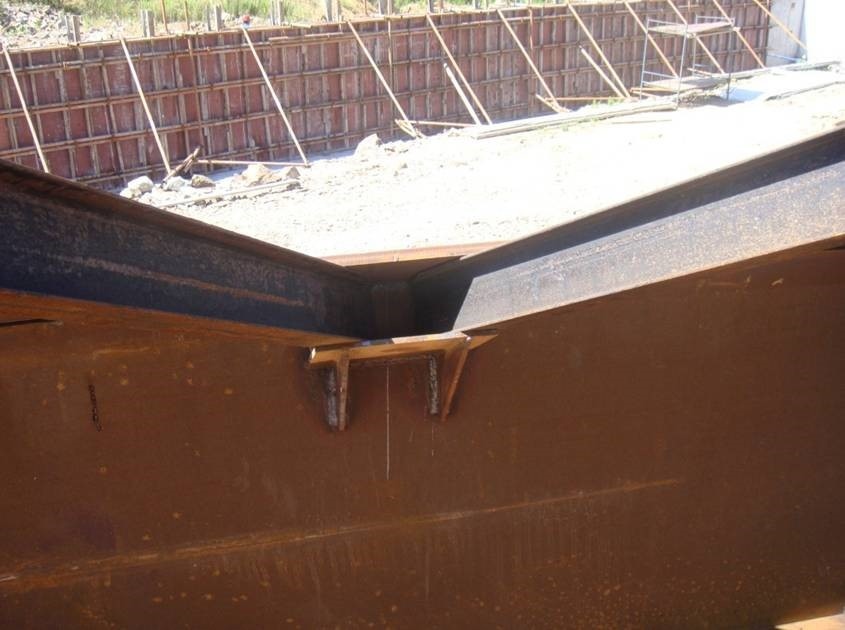

錐板連接方式

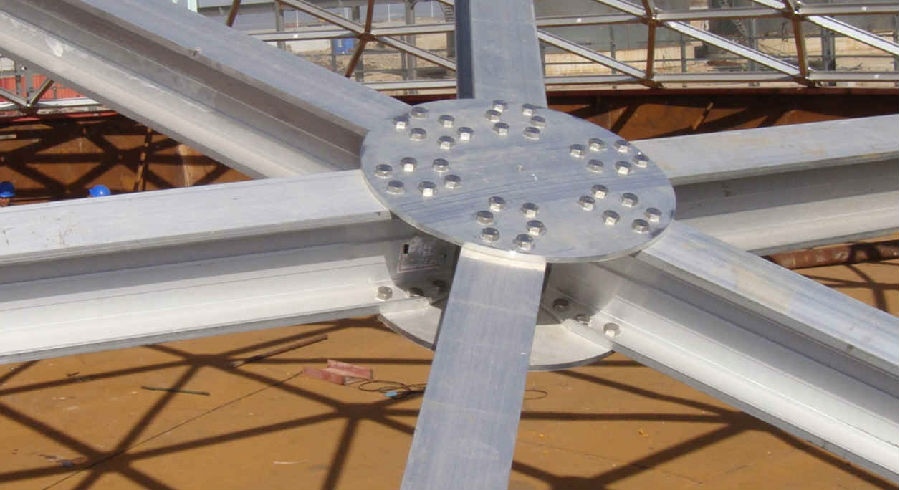

空間三角形鋁合金板式節點網殼：
◇采用鋁合金網殼，結構重量大大減輕，使罐體及其基礎承載相應減少，節省了費用。
◇鋁合金材料具行良好的抗腐蝕能力,故鋁網殼頂蓋不必對頂蓋部分進行防腐處理,節約了防腐費用和工程間接費用,在整個使用期內也不需要進行維護,節約了大量的檢、維修費用。
◇鋁合金料強度在低溫下反而比在常溫下要高，是在低溫環境條件下的理想材料。
◇鋁合金反射的輻射熱可達95%,因此鋁合金網殼頂蓋用于油罐頂蓋上時,能減少易揮發介質的揮發損失。

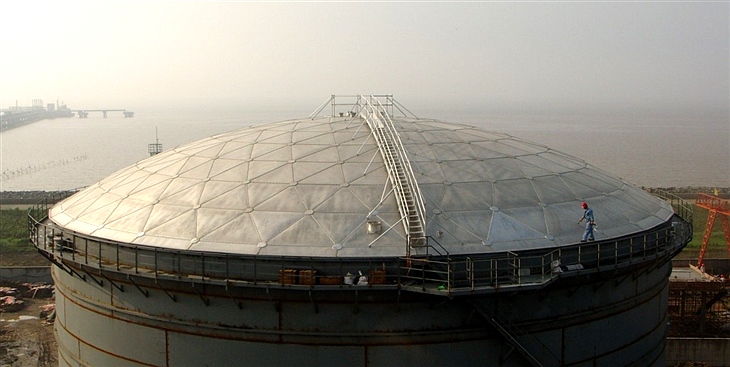

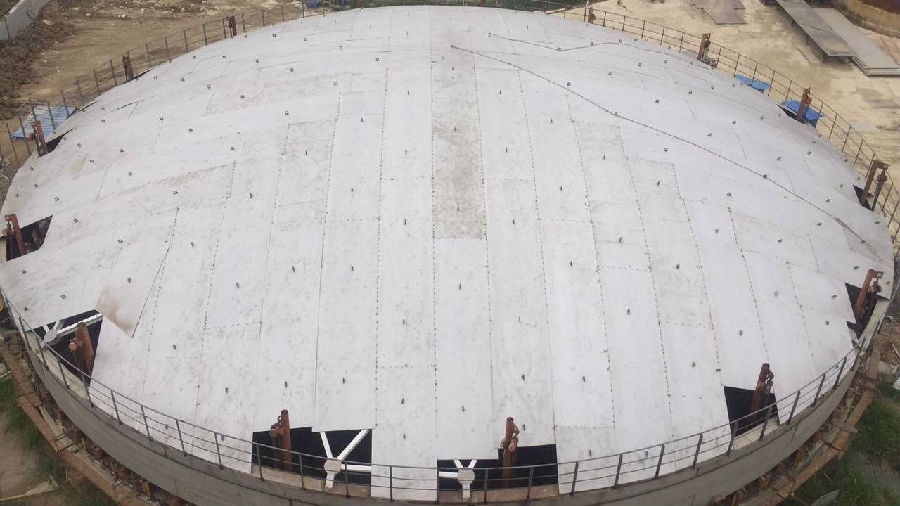

儲罐采用鋁網殼結構作為支撐的，蒙皮版可選用鋁蒙皮或剛蒙皮。

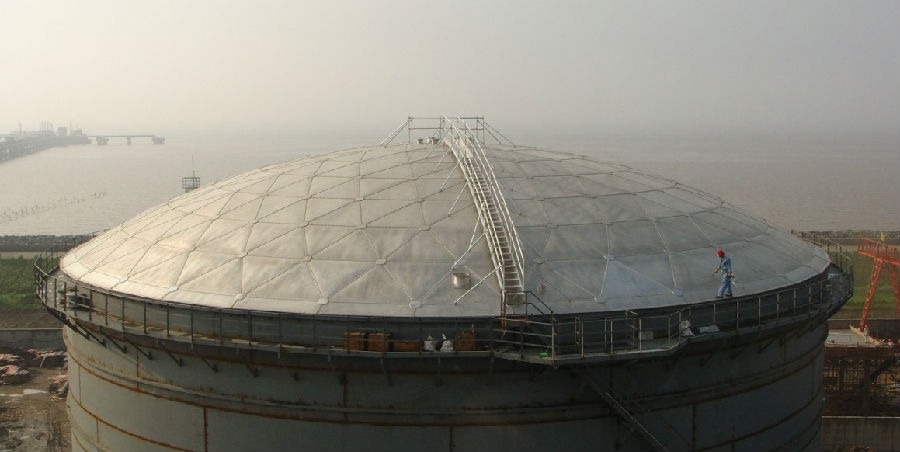

不銹鋼蒙皮鋁網殼
★空間雙向子午線單層網殼，材料可為碳鋼材料、不銹鋼材料。
◇雙向子午線網殼是由兩組子午線桿件相交而成，由率半徑均為球半徑,加工簡便,網桿交點只需采搭接角焊,不需要機加專用節點,適現場安裝。
訂貨時需提供的有關參數：
○罐體直徑 ○儲存介質 ○網殼材質（碳鋼、不銹鋼、鋁合金）
○罐頂連接方式（圈梁結構、錐板） ○荷載（風荷載、雪荷載、設計壓力）
○防腐要求 ○安裝方式（正裝、倒樁） ○罐頂開口方位圖
